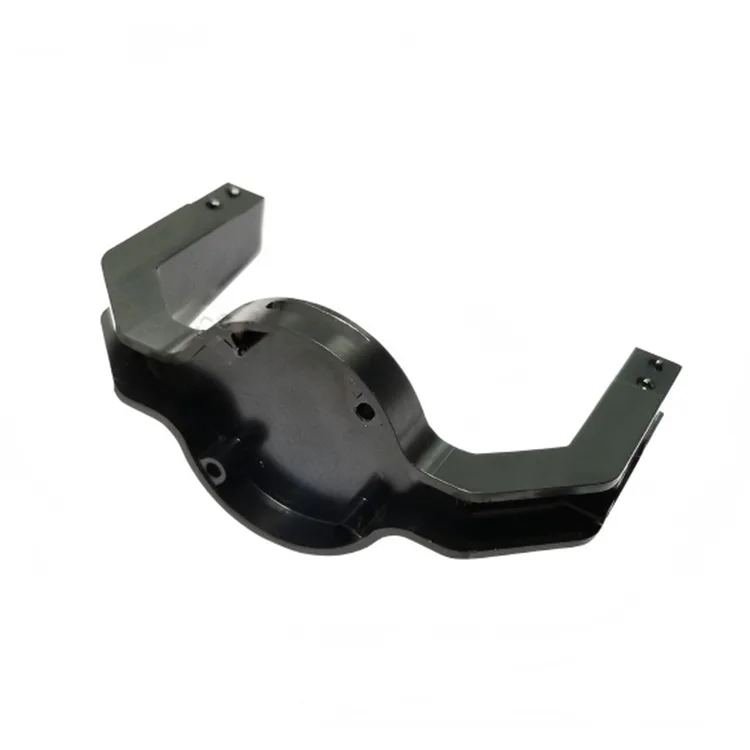

Drone-gimbal voor stroominspectie

Onze Power Inspection Drone Gimbal is vervaardigd met behulp van hoogwaardige aluminiumlegeringen (6061-T6, 7075-T6) en titaniumlegeringen met nauwe toleranties van ± 0,005 mm, waardoor een nauwkeurige camerapositionering en stabiele beelden worden vastgelegd tijdens inspecties van elektriciteitsleidingen op grote hoogte. Onze PTZ-units zijn ontworpen om extreme temperaturen (-40°C tot +85°C), hoge trillingen en barre weersomstandigheden te weerstaan ​​en zijn voorzien van IP67 waterdichte/stofdichte bescherming en corrosiebestendige coatings voor betrouwbare prestaties onder alle omgevingsomstandigheden.

● Op maat gemaakte Power Inspection Drone Gimbals, ontworpen volgens uw exacte dronemodel en cameraspecificaties

● ±0,005 mm bewerkingstolerantie voor uiterst nauwkeurige camerapositionering en stabiele beeldopname

● Antivibratieontwerp met geïntegreerd dempingssysteem voor scherpe beelden van de inspectie van de elektriciteitsleidingen

● IP67 water-/stofdichtheid en corrosiebestendige coatings voor zware buitenomgevingen

● ISO 9001:2015 gecertificeerde CNC-productie met volledige kwaliteitscontrole en traceerbaarheid

Belangrijkste kenmerken en kernvoordelen

Hoge precisie CNC-bewerking

Onze Power Inspection Drone Gimbals worden vervaardigd met behulp van 5-assige CNC-bewerkingscentra met een nauwkeurigheid van ± 0,005 mm, waardoor een perfecte uitlijning van alle mechanische componenten wordt gegarandeerd. De constructie van een aluminiumlegering (7075-T6) van ruimtevaartkwaliteit biedt een uitzonderlijke sterkte-gewichtsverhouding, terwijl de nauwkeurig bewerkte lagerzittingen en draaipunten zorgen voor een soepele pan/tilt-beweging met minimale speling voor een stabiele camerapositionering tijdens inspecties van de elektriciteitsleidingen.

Geavanceerd anti-vibratiesysteem

Geïntegreerd met meerlaagse dempingssystemen en trillingsisolatiesteunen, verminderen onze PTZ-units de trillingsoverdracht van dronemotoren effectief met 95%, waardoor onscherpe beelden met hoge resolutie worden vastgelegd tijdens inspecties van de elektriciteitsleidingen. Het gepatenteerde anti-vibratieontwerp handhaaft de stabiliteit van de camera, zelfs tijdens snelle dronevluchten (tot 70 km/u) en in turbulente windomstandigheden die gebruikelijk zijn in omgevingen met energiebedrijven.

Robuuste milieubescherming

Onze PTZ-units zijn ontworpen voor de zware omstandigheden bij stroominspectiemissies buitenshuis en zijn voorzien van IP67 waterdichte/stofdichte bescherming, weerstand tegen zoutsproeicorrosie (meer dan 1000 uur) en UV-gestabiliseerde coatings. Het afgedichte ontwerp voorkomt het binnendringen van water, stof en vuil tijdens regen, sneeuw en stoffige omstandigheden, terwijl de temperatuurbestendige componenten een betrouwbare werking in extreme klimaatzones garanderen.

Technische specificaties

Materiaal- en productiespecificaties

● Primaire materialen: 6061-T6 / 7075-T6 aluminiumlegering / titaniumlegering van klasse 5

● CNC-bewerking: 5-assige CNC-freescentra met positioneringsnauwkeurigheid van ±0,005 mm

● Oppervlaktebehandeling: harde anodisatie (10-15 µm) / stroomloos vernikkelen

● Bevestigingsmiddelen: roestvrij staal (316) of titaniumlegering voor corrosiebestendigheid

● Montage: Precisie, koppelgecontroleerde montage met Loctite-schroefdraadborging

Prestatie- en operationele specificaties

● Pan/Tilt-bereik: 360° continu pannen, -90° tot +30° kantelen (aanpasbaar)

● Max. hoeksnelheid: 120°/s pan, 90°/s tilt voor snelle doelverwerving

● Trillingsisolatie: 95% trillingsreductie (frequentiebereik 5-2000 Hz)

● Laadvermogen: tot 2,5 kg camera-/sensorlading (modelafhankelijk)

● MTBF (Mean Time Between Failures): meer dan 5.000 operationele uren

Drone PTZ-toepassingen voor stroominspectie

Hoogspanningsleidingen

Inspectie van de hoogspanningslijn

● Inspectie van 110kV-1000kV-transmissielijnen en torencomponenten

● Detectie van schade aan geleiders, isolatordefecten en hardwarecorrosie

● Thermische beeldinspectie van elektrische aansluitingen en apparatuur

● Monitoring van vegetatieaantasting en verificatie van de opruiming

Inspectie van onderstations

Inspectie van onderstations en transformatoren

● Close-upinspectie van stroomonderbrekers, transformatoren en schakelapparatuur

● Detectie van olielekken, thermische hotspots en degradatie van apparatuur

● Inspectie van moeilijk bereikbare plaatsen zonder stroomuitval

● Documentatie van onderhoudsbehoeften en beoordeling van de staat van de activa

Distributienetwerken

Distributienetwerkinspectie

● Inspectie van middenspanningsdistributielijnen en -palen (10kV-35kV).

● Schadebeoordeling na stormen, aardbevingen en andere natuurrampen

● Inspectie van straatverlichting en elektriciteitsinfrastructuur van openbare nutsbedrijven

● Documentatie over regulier preventief onderhoud en assetmanagement
