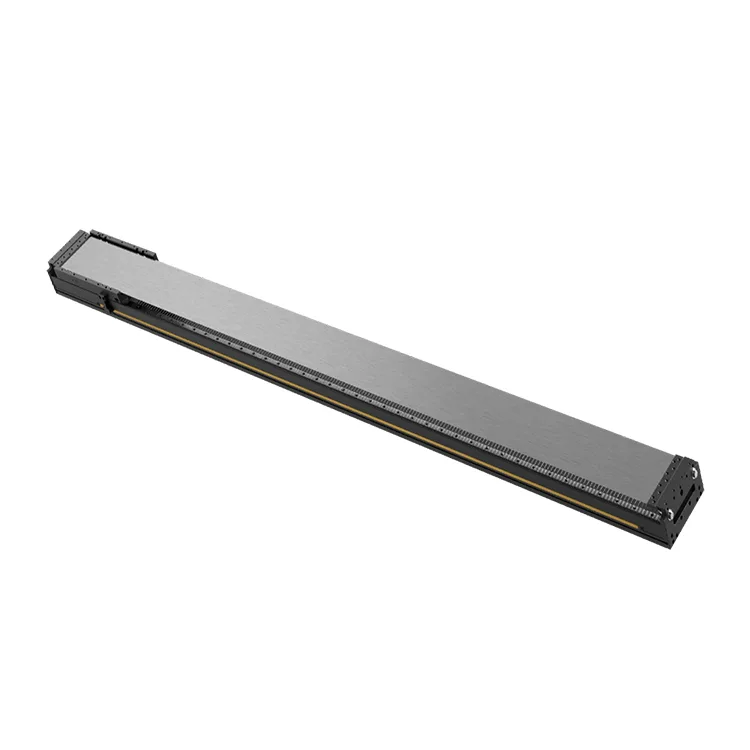

Lineaire motormodule met lange slag

Deze lineaire motormodule met lange slag is ontworpen om de beperkingen van traditionele kogelomloopspindelmodules in scenario's met lange verplaatsingen aan te pakken - inclusief het hanteren van halfgeleiderwafels, productie van LCD/OLED-panelen en grootformaat laserverwerking - en beschikt over een wrijvingsloze lineaire motoraandrijving, een frame van een stijve aluminiumlegering en een lineaire encoder met hoge resolutie voor sub-micronprecisie over verplaatsingslengtes van 1 tot 6 meter.

Onze lineaire motormodules met lange slag zijn gebouwd op de meer dan 15 jaar expertise van Deaote op het gebied van de productie van precisiebewegingscomponenten en elimineren mechanische transmissieverliezen (geen speling, geen slijtage) en maken een continue werking op hoge snelheid (tot 5 m/s) met minimale trillingen (≤0,1 g) mogelijk. Het modulaire ontwerp ondersteunt aangepaste rijlengtes (1 m tot 6 m) en laadcapaciteiten (50 kg tot 500 kg), waardoor het ideaal is voor automatiseringssystemen met hoge doorvoer, zoals 10,5 G LCD-inspectielijnen, batterij-elektrodecoating met een groot oppervlak en zware materiaalbehandeling in de automobielindustrie.

De lineaire motormodule met lange slag is vervaardigd volgens de kwaliteitsnormen ISO 9001:2015 en beschikt over IP65 stof-/waterbestendigheid, temperatuurgestabiliseerde componenten en een afgedicht kabelbeheersysteem om betrouwbare prestaties in zware industriële omgevingen te garanderen. Compatibel met industriestandaard bewegingscontrollers (Siemens, Mitsubishi, Beckhoff) en communicatieprotocollen (EtherCAT, Modbus), maakt het een naadloze integratie in grootschalige geautomatiseerde productielijnen mogelijk, waardoor de uitvaltijd wordt verminderd en de algehele apparatuurefficiëntie (OEE) tot 30% wordt verbeterd in vergelijking met conventionele bewegingssystemen met lange verplaatsingen.

Productserie

DT-LM-LS1-serie (1-3M reizen)

Lange slag in het middenbereik (1-3 m), geoptimaliseerd voor precisietoepassingen (herhalingsnauwkeurigheid van ± 1 μm), maximale snelheid van 2 m/s, draagvermogen tot 200 kg. Ideaal voor het hanteren van halfgeleiderwafels en de productie van kleine LCD-schermen.

DT-LM-LS2-serie (3-6 m reizen)

Verlengde lange slag (3-6 m) voor grootschalige automatisering, maximale snelheid van 5 m/s, draagvermogen tot 500 kg. Geschikt voor 10,5G LCD-inspectie, lasersnijden op grote oppervlakken en assemblage van autocarrosserieën.

DT-LM-LS-HD-serie (zwaar uitgevoerd)

Zwaar uitgevoerde module met lange slag (1-4 m slag), draagvermogen tot 800 kg, ± 2 μm herhaalnauwkeurigheid. Ontworpen voor het hanteren van zware materialen, grootschalig 3D-printen en het bewerken van componenten in de lucht- en ruimtevaart.

Kernvoordelen

1. Uitgebreid reisbereik met compromisloze precisie

Reislengtes van 1 m tot 6 m met ±1 μm herhaalde positioneringsnauwkeurigheid (DT-LM-LS1) en ± 2 μm voor heavy-duty modellen, waardoor precisie van industriële kwaliteit wordt bereikt, zelfs bij maximale slaglengte. Lineaire encoders met hoge resolutie (resolutie van 1 nm) en actieve trillingsdemping elimineren positieafwijking tijdens verplaatsingen over lange afstanden.

2. Directe aandrijving voor hoge snelheid en nul speling

Het ontwerp van de lineaire motor met directe aandrijving elimineert mechanische transmissiecomponenten (kogelomloopspindels, riemen), waardoor er geen speling, geen slijtage en een maximale snelheid tot 5 m/s wordt bereikt. Geen periodiek onderhoud voor transmissieonderdelen vermindert de stilstandtijd met 40% vergeleken met door kogelomloopspindels aangedreven langeslagmodules.

3. Hoge stijfheid en laadvermogen

Het versterkte frame van een aluminiumlegering met dubbele lineaire geleiderails zorgt voor een uitzonderlijke stijfheid (≥200N/μm) en een draagvermogen tot 800 kg (DT-LM-LS-HD). Minimale doorbuiging onder zware belastingen zorgt voor consistente precisie over het gehele verplaatsingsbereik – van cruciaal belang voor grootschalige bewerking en materiaalhantering.

4. Lage trillingen en stille werking

Het geoptimaliseerde ontwerp van de motorwikkelingen en de luchtgekoelde warmteafvoer verminderen de bedrijfstrillingen tot ≤0,1 g en het geluid tot ≤60 dB (1 m afstand). Deze stabiliteit is essentieel voor toepassingen met hoge precisie, zoals de verwerking van halfgeleiderwafels en lasermicrobewerking.

5. Aanpasbaar en schaalbaar ontwerp

Volledige aanpassing van de verplaatsingslengte (1-6 m), encoderresolutie (1 nm tot 10 μm), motorvermogen en montageconfiguratie om te voldoen aan uw grootschalige automatiseringsvereisten. Modulaire componenten maken een eenvoudige uitbreiding van het rijbereik mogelijk zonder het hele bewegingssysteem opnieuw te ontwerpen.

6. Betrouwbaarheid van industriële kwaliteit voor langdurig gebruik

IP65-beschermingsgraad, bedrijfstemperatuurbereik (-10 ℃ tot 80 ℃) en anticorrosieve harde anodisatie zorgen voor betrouwbare prestaties in stoffige, vochtige of industriële omgevingen met hoge temperaturen. MTBF ≥30.000 uur bij continu gebruik, waardoor de totale eigendomskosten (TCO) over een periode van 5 jaar met 25% worden verlaagd.

Technische specificaties

Toepassingsscenario's

Deaote's lineaire motormodules met lange slag zijn ontworpen voor grootschalige industriële automatisering in snelgroeiende sectoren:

● Halfgeleiders en elektronica: 300 mm waferhantering, 10,5G LCD/OLED-paneelinspectie/-montage, PCB-boren over grote oppervlakken

● Industriële automatisering: zwaar materiaaltransport, grootformaat lasersnijden/graveren, assemblagelijnen voor autocarrosserieën

● Energie en batterij: elektrodecoating van lithiumbatterijen met groot oppervlak, productie van zonnepanelen, assemblage van brandstofcelstapels

● Luchtvaart en automobielsector: machinale bewerking van lucht- en ruimtevaartcomponenten, lassen van autochassis, grootschalig 3D-printen

● Medisch en farmaceutisch: medische beeldvormingsapparatuur van groot formaat, geautomatiseerde productielijnen voor geneesmiddelen, bewegingsassen van sterilisatiesystemen
