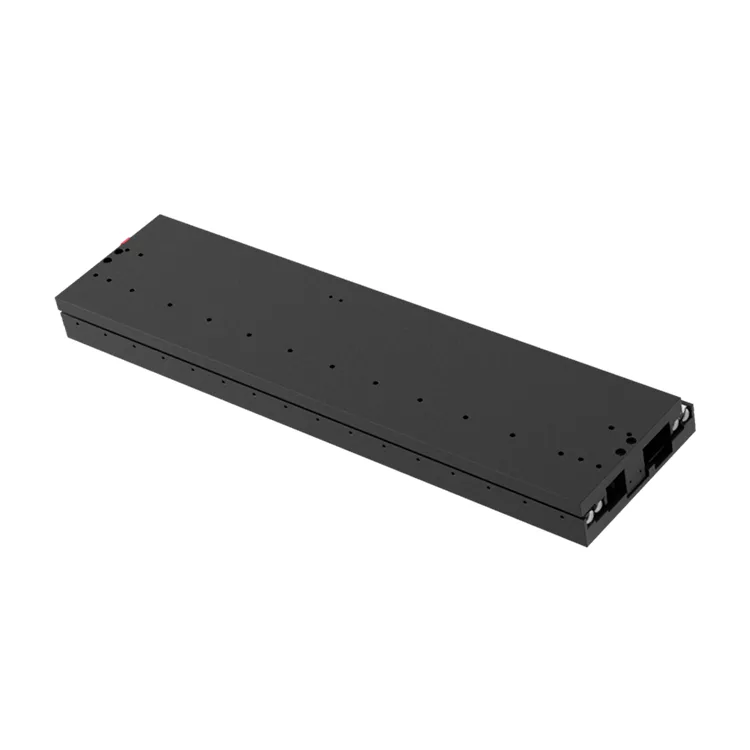

Ultradunne laagspanningsmodule

De ultradunne laagspanningsmodule is ontworpen om de uitdagingen van krappe installatieomgevingen aan te pakken, waaronder draagbare medische apparaten, consumentenelektronica en compacte automatiseringsapparatuur. Deze module heeft een ultraslank profiel (10-15 mm dikte), 12/24 V DC laagspanningswerking en een lichtgewicht constructie van aluminiumlegering (≤0,8 kg/m) zonder concessies te doen aan de precisie of duurzaamheid.

Gebouwd op Deaote's ruim 15 jaar expertise op het gebied van precisiebewegingscomponenten, integreert de ultradunne laagspanningsmodule microkogelomloopspindelaandrijvingen, hoogefficiënte borstelloze gelijkstroommotoren en zelfsmerende lineaire geleiderails om betrouwbare prestaties te leveren in systemen met batterijvoeding of laagspanning. Met aanpasbare verplaatsingsbereiken (50 mm tot 1000 mm), draagvermogens (1 kg tot 50 kg) en een laag stroomverbruik (≤ 5 W bij volledige belasting) is hij geoptimaliseerd voor toepassingen waarbij ruimte, gewicht en energie-efficiëntie van cruciaal belang zijn: van medische diagnostische apparatuur tot slimme domotica-apparaten.

De laagspanningsmodule is vervaardigd volgens de ISO 9001:2015-kwaliteitsnormen en beschikt over IP54-stof-/waterbestendigheid, anticorrosieve oppervlaktebehandeling en een stille werking (≤45dB) om te voldoen aan de strenge eisen van de consumenten- en medische apparatuurindustrie. Het is compatibel met standaard laagspanningsbesturingssystemen (PWM, PLC, Arduino/Raspberry Pi) en maakt naadloze integratie in compacte apparatuurontwerpen mogelijk, waardoor de totale productgrootte en het stroomverbruik worden verminderd, terwijl industriële precisie behouden blijft (± 0,05 mm herhaalde positioneringsnauwkeurigheid).

Productserie

DT-UT10-serie (10 mm profiel)

Ultraslanke dikte van 10 mm voor extreme ruimtebeperkingen, werking op 12 V DC, draagvermogen tot 10 kg. Ideaal voor draagbare medische apparaten, compacte consumentenelektronica en microautomatiseringssystemen.

DT-UT15-serie (15 mm profiel)

Evenwichtig slank profiel (15 mm) met verbeterd draagvermogen (tot 50 kg), 24 V DC-werking. Geschikt voor draagbare diagnoseapparatuur, slim meubilair en compacte industriële automatisering.

DT-UT-LB-serie (op batterijen)

Geoptimaliseerd voor werking op batterijen (8-36V DC), ultralaag stroomverbruik (≤3W stand-by), met ingebouwde energiebesparende modus. Perfect voor draadloze/draagbare apparaten (bijvoorbeeld mobiele medische scanners, bewakingsapparatuur voor buiten).

Kernvoordelen

1. Ultradun en lichtgewicht ontwerp

Profieldikte zo laag als 10 mm (DT-UT10-serie) en gewicht ≤0,8 kg per meter, waardoor integratie in ultracompacte apparatuur mogelijk is waar traditionele lineaire modules niet passen. Het zeer sterke frame van aluminiumlegering zorgt voor structurele stijfheid en minimaliseert het totale productgewicht (30% lichter dan conventionele slanke modules).

2. Laagspannings- en energie-efficiënte werking

12/24V DC laagspanningswerking elimineert de noodzaak van hoogspanningsvoedingen, waardoor veiligheidsrisico's en compatibiliteitsproblemen met systemen op batterijen worden verminderd. Ultra-laag stroomverbruik (≤5W bij volledige belasting, ≤0,5W stand-by) verlengt de levensduur van de batterij met maximaal 40% in vergelijking met standaard lineaire modules, van cruciaal belang voor draagbare/draadloze apparaten.

3. Precisie en betrouwbaarheid in compacte vorm

Micro-precieze kogelomloopspindelaandrijving en gesloten-lusfeedback zorgen voor ±0,05 mm herhaalde positioneringsnauwkeurigheid en voldoen aan industriële precisie-eisen in een slanke vormfactor. Zelfsmerende geleiderails en een afgedicht ontwerp zorgen voor een onderhoudsvrije werking gedurende ≥10.000 cycli in zware omstandigheden.

4. Stille en consumentvriendelijke werking

Het geoptimaliseerde mechanische ontwerp en de geluidsdempende componenten verminderen het bedrijfsgeluid tot ≤45 dB (stiller dan een bibliotheek), waardoor het geschikt is voor consumentenelektronica, medische apparatuur en binnenautomatiseringssystemen waarbij geluid een kritische factor is.

5. Eenvoudige integratie en aanpassing

Gestandaardiseerde montagegaten en compacte voetafdruk maken drop-in vervanging mogelijk voor bestaande geminiaturiseerde bewegingssystemen. Aanpasbare slagbereiken (50 mm tot 1000 mm), slaglimieten en besturingsinterfaces (PWM, analoog, digitaal) voldoen aan specifieke ontwerpvereisten van de apparatuur zonder extra engineeringkosten.

6. Duurzaamheid van industriële kwaliteit voor consumententoepassingen

IP54 stof- en waterbestendigheid, bedrijfstemperatuurbereik (-20℃ tot 70℃) en anti-corrosie harde anodisatie zorgen voor betrouwbare prestaties in diverse omgevingen, van medische cleanrooms tot industriële buitenomgevingen. MTBF ≥15.000 uur bij standaardbedrijf, voldoet aan de industriële duurzaamheidsnormen voor consumentenproducten.

Technische specificaties

≤15 mm profieldikte 12/24 V DC laagspanning ≤ 5 W vermogen

Verbruik ± 0,05 mm Herhalingsnauwkeurigheid Lichtgewicht (≤ 0,8 kg/m)

Toepassingsscenario's

De ultradunne laagspanningsmodules van Deaote zijn ontworpen voor toepassingen met beperkte ruimte en laag vermogen in de consumenten-, medische en industriële sectoren:

● Medische apparaten: draagbare diagnostische apparatuur (echografiescanners), draagbare medische apparaten, systemen voor medicijnafgifte, micro-automatisering in laboratoria

● Consumentenelektronica: slimme huisautomatisering (compacte lineaire actuatoren voor slim meubilair), draagbare apparaten, geminiaturiseerde robotica, VR/AR-apparatuur

● Industriële automatisering: compacte pick-and-place-systemen, micro-assemblageapparatuur, kleinschalige inspectietools, mobiele robots op batterijen

● Auto- en ruimtevaartsector: compacte bewegingssystemen in voertuigen (stoelverstelling, infotainment), lichtgewicht lucht- en ruimtevaartinstrumenten, positionering van de payload van drones

● IoT en draadloze apparaten: op batterijen werkende apparatuur voor bewaking op afstand, positionering van buitensensoren, draadloze industriële IoT-apparaten
