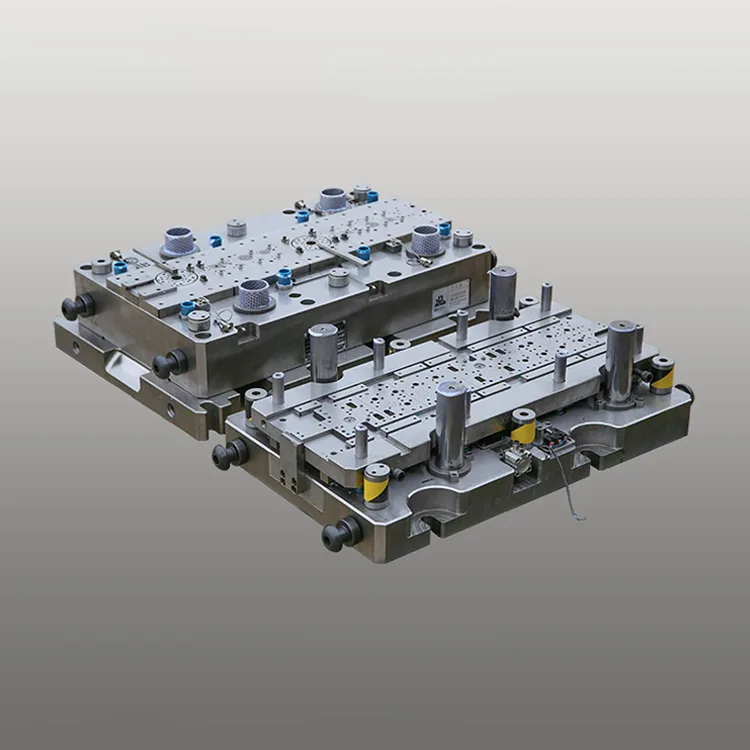

Grote roterende progressieve matrijs met twee rijen voor kleine motorrotoren in de auto-industrie

Deze grote roterende progressieve matrijs voor de automobielindustrie met kleine motorrotor met twee rijen integreert 18-28 stempelstations (inclusief grote roterende indexerings-, stans- en ponsmodules) in een versterkt frame, waardoor het gelijktijdig stempelen van twee rotorcomponenten per slag mogelijk is met een maattolerantie van ± 0,005 mm - cruciaal voor de rotatiestabiliteit van kleine motoren (slingering ≤ 0,01 mm) en geluidsreductie (≤ 45 dB).

Onze grote roterende matrijs met twee rijen is gebouwd op de meer dan 15 jaar expertise van Deaote op het gebied van precisiematrijzenproductie voor de automobielindustrie en is voorzien van slijtvaste SKD11/DC53 stalen componenten met TiCN-coating (hardheid ≥64 HRC), wat een levensduur van meer dan 750.000 stempelslagen garandeert (2,0x langer dan standaard matrijzen met één rij) en nulprecisiedegradatie tijdens productie op hoge snelheid. Het geoptimaliseerde grote rotatiemechanisme (rotatieherhaalbaarheid ±0,003°) maakt het in één stap vormen van complexe kleine motorrotorprofielen (buitendiameter 30-80 mm) mogelijk, terwijl het parallelle stempelontwerp met twee rijen de productieoutput verdubbelt in vergelijking met matrijzen met één rij, waardoor de productiekosten per eenheid met 30% worden verlaagd voor fabrikanten van kleine automotoren.

De matrijs, vervaardigd volgens de kwaliteitsnormen IATF 16949:2016 en ISO 9001:2015, is volledig compatibel met snelle geautomatiseerde stempellijnen (70-100 slagen per minuut) en beschikt over geïntegreerde in-matrijsinspectiesystemen voor realtime kwaliteitscontrole van rotorbramen (≤0,008 mm). Het is compatibel met alle grote merken van kleine automotoren (Bosch, DENSO, Valeo, Mabuchi) en kan naadloos worden geïntegreerd in wereldwijde productiesystemen voor auto-onderdelen, waardoor het productieschrootpercentage wordt verlaagd tot 0,08% in vergelijking met conventionele matrijzen met één rij.

Productserie

DT-DRLR1-serie (kleine raam-/zitmotor)

Nauwkeurigheid ±0,005 mm, levensduur van 750.000 slagen, motorrotoren van 0,1-2 kW (Ø30-50 mm). Dubbelrijige stempeling, ideaal voor de productie van kleine motoren in het interieur van personenauto's.

DT-DRLR2-serie (kleine motor ruitenwisser/koelventilator)

Nauwkeurigheid ±0,006 mm, levensduur 700.000 slagen, motorrotoren van 2-5 kW (Ø50-80 mm). Dubbelrijig stempelen, geschikt voor de productie van kleine motoren in de automobielsector.

DT-DRLR-Custom-serie (OEM kleine motor)

Nauwkeurigheid op maat (±0,004-0,007 mm), aangepaste draaihoek (0-270°), rotor-OD (Ø25-90 mm). Ontworpen voor merkspecifieke productie van kleine automotoren.

Kernvoordelen

1. Parallelle stempeling in twee rijen voor een efficiëntieverbetering van 80%

Geïntegreerd stempelkanaalontwerp met twee rijen maakt gelijktijdige productie van twee kleine motorrotorcomponenten per slag mogelijk, waardoor de productieoutput met 80% wordt verhoogd in vergelijking met matrijzen met één rij (70-100 SPM versus 60-85 SPM voor enkele rij). Dit parallelle ontwerp vermindert de bezettingsgraad van de apparatuur en de arbeidskosten, waardoor de productiekosten per eenheid van kleine motorrotoren voor auto's met 30% worden verlaagd voor massaproductielijnen.

2. Groot roterend mechanisme voor het vormen van complexe kleine motorrotoren

Het zeer nauwkeurige grote roterende indexeringsmechanisme (rotatieherhaalbaarheid ±0,003°) maakt het in één stap vormen van complexe kleine motorrotorprofielen mogelijk (excentriciteit ≤0,006 mm), waardoor handmatige herpositionering in meerdere processen wordt geëlimineerd en de productietijd met 40% wordt verkort. Het compacte roterende aandrijfsysteem is geoptimaliseerd voor kleine rotorafmetingen (Ø30-80 mm), waardoor een stabiele werking bij hogesnelheidsstansen voor 24/7 massaproductie wordt gegarandeerd.

3. Precisie van automobielkwaliteit voor kleine motorprestaties

6-assige CNC-bewerking met ±0,0008 mm positioneringsnauwkeurigheid en in-die lasermeetsystemen zorgen voor rotordimensionale tolerantie van ±0,005 mm – cruciaal voor de rotatiestabiliteit van kleine motoren (slingering ≤0,01 mm) en geluidsreductie (≤45 dB). Consistente precisie elimineert nabewerkingen na het stempelen, waardoor het productierendement voor kleine motorrotoren voor auto's wordt verhoogd tot 99,5%.

4. Gereedschapsstaal met hoge hardheid voor een langere levensduur

Kernmatrijscomponenten gemaakt van SKD11 (koudwerkstaal) en DC53 (hogesterktestaal) met TiCN-coating (hardheid ≥64 HRC) leveren meer dan 750.000 stempelslagen – 2,0x langer dan standaard matrijzen met één rij (375.000 slagen). De TiCN-coating biedt weerstand tegen hoge temperaturen (tot 450°C) en slijtvastheid, waardoor de onderhoudsintervallen worden verlengd tot 180.000 slagen (tegenover 80.000 voor conventionele matrijzen met één rij).

5. Kostengeoptimaliseerd ontwerp voor massaproductie van kleine motoren

De modulaire matrijsstructuur met gestandaardiseerde componenten verkort de matrijsontwikkelingscyclus met 25% (4-6 weken versus 6-8 weken voor op maat gemaakte matrijzen met één rij) en de onderhoudskosten met 20%. De matrijs is compatibel met goedkoop niet-korrelgeoriënteerd (NGO) siliciumstaal (0,25-0,4 mm dikte) dat vaak wordt gebruikt in kleine automotoren, waardoor precisie en productiekosten voor massaproductie in evenwicht worden gebracht.

6. Volledige compatibiliteit met productienormen voor kleine auto's in de automobielsector

Voldoet aan de IATF 16949:2016 autokwaliteitsnormen en volledig compatibel met geautomatiseerde materiaaltoevoer-, stapel- en traceerbaarheidssystemen (lasermarkeringsintegratie). De matrijs ondersteunt alle gangbare rotorafmetingen voor kleine motoren (Ø30-80 mm) en materiaaldiktes (0,25-0,4 mm), en voldoet daarmee aan de wereldwijde vereisten van kleine motorfabrikanten in de automobielsector (EU REACH, US EPA, China GB/T).

Technische specificaties

Toepassingsscenario's

Deaote's grote roterende progressieve matrijs voor de automobielindustrie met dubbele rij en kleine motorrotor is ontworpen voor wereldwijde fabrikanten van kleine automotoren in diverse sectoren:

● Kleine motoren voor de auto-interieur: massaproductie van 0,1-2 kW rotorcomponenten voor kleine motoren voor raamlift, stoelverstelling, schuifdak en spiegelverstelling

● Kleine motoren voor de automobielsector: productie van 2-5 kW rotorcomponenten voor kleine motoren voor ruitenwissers, koelventilator en koplampafstelling

● Kleine motoren voor bedrijfsvoertuigen: aangepaste stempeling van rotorcomponenten voor deurslot van vrachtwagen/bus, airconditioning en kleine motoren voor hydraulische pompen

● OEM-productie van kleine motoren in de automobielsector: op maat gemaakte matrijsoplossingen voor wereldwijde OEM's van kleine motoren in de automobielsector (Bosch, DENSO, Valeo, Mabuchi) voor merkspecifieke productie
