10.5G LCD-detectie en reparatie

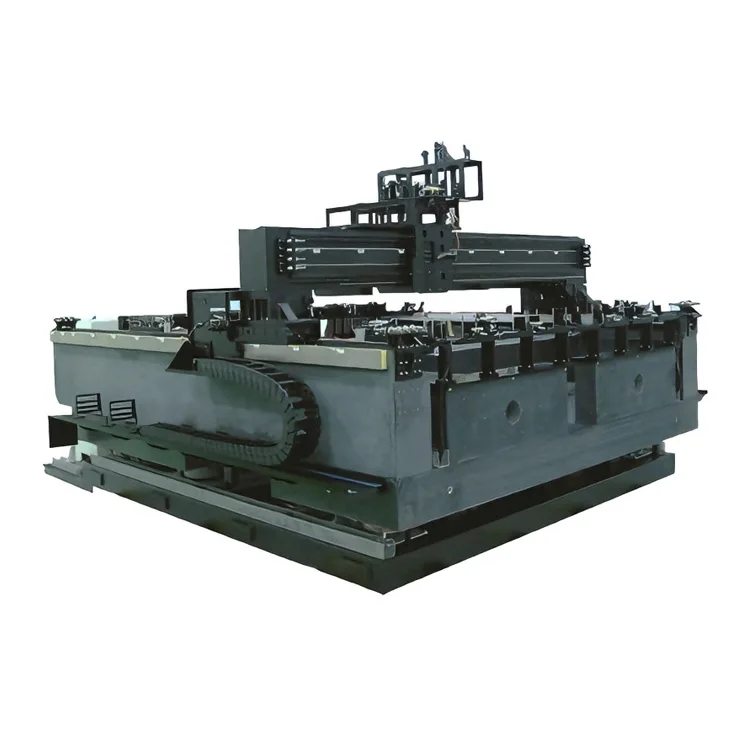

Het ontwerp met dubbele aandrijving is gebaseerd op de meer dan 15 jaar expertise van Deaote op het gebied van precisiematrijzen en grootschalige productie van bewegingscomponenten, elimineert koppelvervorming op één as en zorgt voor een uniforme beweging over het gehele 10,5G LCD-detectie- en reparatieoppervlak (3,37 m x 2,94 m). Het platform is voorzien van een thermisch gestabiliseerde granieten basis en een actief antivibratiesysteem, waardoor de positioneringsnauwkeurigheid (±2 μm herhaalbaarheid) behouden blijft, zelfs tijdens continu 24/7 gebruik in LCD-cleanroomomgevingen (Klasse 1000). Het is compatibel met geautomatiseerde optische inspectiesystemen (AOI), laserreparatietools en vision-geleide reparatierobots en maakt naadloze integratie in 10,5G LCD-productielijnen mogelijk om de paneelopbrengst te verbeteren en de uitvalpercentages te verminderen.

De 10.5G LCD-detectie en -reparatie is geoptimaliseerd voor zowel inspectie- als reparatieworkflows en ondersteunt aanpasbare bewegingsbereiken (X-as: tot 4000 mm, Y-as: tot 3500 mm) en hoge dynamische prestaties (max. snelheid: 1,2 m/s, versnelling: 0,8 G) om te voldoen aan de doorvoervereisten van massale LCD-productie. Het modulaire ontwerp maakt op maat gemaakte oplossingen mogelijk, waaronder Z-as-liftmodules voor het positioneren van reparatiegereedschap en Theta-asrotatie (±0,005° nauwkeurigheid) voor paneeluitlijning, waardoor het de ideale bewegingskern is voor makers van 10,5G LCD-panelen die de kwaliteitscontrole willen verbeteren en de productiekosten willen verlagen.

Kernvoordelen

1. Dual-Drive-architectuur voor 10,5G grote stabiliteit

Uitgerust met symmetrische dubbele lineaire motoraandrijvingen op X/Y-assen, elimineert het platform bewegingsafwijkingen en koppelvervorming die vaak voorkomen bij grote bewegingssystemen met één aandrijving. Dit zorgt voor een uniforme snelheid en positionering over de gehele 10,5G LCD-detectie en -reparatie met vlakheidscontrole ≤5 μm/m – cruciaal voor consistente defectdetectie en pixelreparatie op extra grote beeldschermsubstraten.

2. Precisie op micronniveau voor LCD-inspectie/reparatie

Geïntegreerde lineaire encoders met hoge resolutie (0,1 μm resolutie) en realtime positiecompensatie-algoritmen zorgen voor ± 2 μm herhaalde positioneringsnauwkeurigheid en ± 5 μm absolute nauwkeurigheid voor X/Y-assen. Dit maakt nauwkeurige targeting van subpixeldefecten (≤5 μm grootte) mogelijk bij 10,5G LCD-detectie en -reparatie, waardoor het aantal valse detecties wordt verminderd en betrouwbare pixelreparatie (dode pixel, heldere vlek, correctie van lijndefecten) wordt gegarandeerd zonder enige schade aan aangrenzende pixels.

3. Prestaties op zwaar werk en hoge snelheid

Het platform is ontworpen om zware lasten (≤500 kg) aan te kunnen, inclusief 10,5G LCD-detectie- en reparatietools, en bereikt een maximale bewegingssnelheid van 1,2 m/s en een versnelling van 0,8 G, waardoor een hoge doorvoer (tot 60 panelen per uur) in evenwicht wordt gebracht met de stabiliteit die nodig is voor precisiereparatiewerkzaamheden. Het luchtgelagerde geleidingsontwerp elimineert mechanische wrijving, waardoor een soepele beweging wordt gegarandeerd en de levensduur wordt verlengd (MTBF ≥25.000 uur).

4. Thermisch stabiel en anti-vibratieontwerp

Het platform is gebouwd met een basis van natuurlijk graniet (thermische uitzettingscoëfficiënt ≤0,5×10⁻⁶/℃) en een actief trillingsisolatiesysteem. Het minimaliseert positionele drift veroorzaakt door temperatuurschommelingen (≤0,3μm/℃) en externe fabriekstrillingen. Deze stabiliteit zorgt voor een consistente inspectie-/reparatiekwaliteit gedurende langere productieruns, een cruciale vereiste voor de productie van 10,5G LCD-schermen met een hoog rendement.

5. Naadloze integratie met LCD-productiesystemen

Het platform is compatibel met industriestandaard communicatieprotocollen (EtherCAT, PROFINET, Modbus TCP) en LCD-fabrieks-MES-systemen en integreert naadloos met AOI-apparatuur, laserreparatietools en geautomatiseerde materiaalbehandelingssystemen (AMHS). Suzhou Deoute biedt volledige aanpassing van besturingsinterfaces en bewegingsprofielen om aan te sluiten bij de bestaande 10.5G LCD-productielijnworkflows, waardoor de integratietijd en downtime worden verminderd.

6. Cleanroom- en onderhoudsvriendelijk ontwerp

Het platform is ontworpen voor klasse 1000 LCD-cleanroomgebruik en beschikt over afgedichte lineaire motorbehuizingen en HEPA-gefilterde luchtcirculatie om het genereren van deeltjes (≤0,1 μm deeltjesemissie) te voorkomen. De smeermiddelvrije luchtgelagerde componenten en de modulaire structuur verminderen de onderhoudsvereisten, terwijl snelwisselonderdelen beschikbaar zijn voor onderhoud op locatie, waardoor de productiestilstand voor 24/7 LCD-productielijnen wordt geminimaliseerd.

Technische specificaties

Toepassingsscenario's

Ons bewegingsplatform met dubbele aandrijving is ontworpen voor 10,5G LCD-detectie en -reparatieproductie en wordt veel gebruikt in de volgende uiterst nauwkeurige processen:

● 10,5G LCD optische inspectie: geautomatiseerde optische inspectie (AOI) van pixeldefecten, uitlijning van de polarisator en vlakheid van het glassubstraat voor grote tv-panelen

● LCD Pixel Repair: Laserreparatie van dode pixels, heldere plekken en lijndefecten in 10,5G LCD-panelen (compatibel met COG/FOG-bondingcorrectie)

● Paneelrand trimmen: Nauwkeurig trimmen van overtollig glas/substraatmateriaal voor 10,5G LCD-panelen om aan de uiteindelijke maatspecificaties te voldoen

● Uitlijning van de achtergrondverlichtingsmodule: Uiterst nauwkeurige positionering van achtergrondverlichtingseenheden (BLU) en LED-arrays voor montage van grote LCD-panelen

● Kwaliteitscontroleverificatie: inspectie na reparatie en validatie van 10,5G LCD-panelen om naleving van de industriële kwaliteitsnormen te garanderen

Over Deaote

Suzhou Deaote Precision Mold Co., Ltd. is een toonaangevende hightech onderneming die gespecialiseerd is in R&D, productie en verkoop van grootschalige precisiebewegingsplatforms, op maat gemaakte mallen en componenten voor de productie van displays. Met meer dan 15 jaar expertise op het gebied van precisieproductie en bewegingscontrole van grote afmetingen bedienen we wereldwijde klanten in de LCD/OLED-, halfgeleider- en industriële automatiseringssectoren in Azië, Europa en Noord-Amerika.

Ons ultragrote bewegingsplatform met dubbele aandrijving maakt gebruik van onze kerncompetenties op het gebied van het ontwerp van zware bewegingssystemen en precisieconstructietechniek om de unieke uitdagingen van de productie van 10,5G LCD's aan te pakken. We bieden end-to-end oplossingen – van aangepast platformontwerp en prototyping tot installatie op locatie, kalibratie en levenslange technische ondersteuning – om ervoor te zorgen dat onze producten voldoen aan de strengste industrienormen voor precisie en betrouwbaarheid bij de productie van grote beeldschermen.

Deaote is toegewijd aan "Precision Drives Progress, Innovation Creates Value", is ISO 9001:2015 gecertificeerd en investeert 15% van de jaarlijkse omzet in R&D om de volgende generatie bewegingsoplossingen voor de display-industrie te ontwikkelen. Ons wereldwijde servicenetwerk garandeert snelle responstijden (≤48 uur) en lokale technische ondersteuning voor onze internationale LCD-productieklanten.
