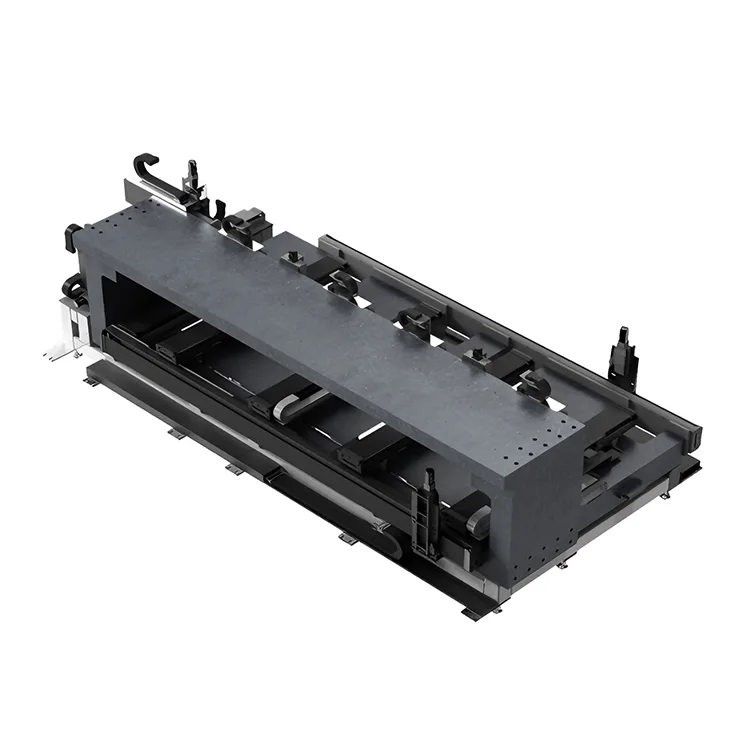

Meerassig precisie-bewegingsplatform
Suzhou Deaote Precision Mold Co., Ltd., gevestigd in het Wuzhong-district van Suzhou City, provincie Jiangsu, is een toonaangevende fabrikant van uiterst nauwkeurig meerassig precisiebewegingsplatform ontworpen voor industriële automatisering, halfgeleiderproductie, productie van medische apparatuur en toepassingen voor precisiemetingen. Met meer dan 18 jaar expertise op het gebied van precisiebewerking en motion control-systeemintegratie zijn wij gespecialiseerd in op maat gemaakte 2-assige (XY), 3-assige (XYZ), 4-assige (XYZR), 5-assige en 6-assige bewegingsplatforms die sub-micron positioneringsnauwkeurigheid en uitzonderlijke dynamische prestaties leveren.
Ons meerassige precisiebewegingsplatform integreert zeer stijve aluminiumlegeringen of granieten bases, nauwkeurige lineaire geleidingen, krachtige servomotoren en absolute optische encoders om een positioneringsnauwkeurigheid van ± 0,5 µm en een herhaalbaarheid van ± 0,1 µm te bereiken. Onze bewegingsplatforms zijn ontworpen voor 24/7 continu gebruik in industriële omgevingen en hebben een modulair ontwerp, eenvoudige integratie en geavanceerde motion control-algoritmen om nauwkeurige, betrouwbare positionering voor de meest veeleisende automatiseringstoepassingen te garanderen.
● Op maat gemaakte bewegingsfasen met 2 tot 6 assen, ontworpen volgens uw exacte toepassingsvereisten en CAD-specificaties
● Sub-micron positioneringsnauwkeurigheid (±0,5 µm) met herhaalbaarheid op nanometerniveau (±0,1 µm) voor kritische precisietoepassingen
● Modulair ontwerp met verwisselbare componenten voor eenvoudige aanpassing en onderhoud
● Geavanceerde motion control-algoritmen met anti-vibratietechnologie voor ultrastabiele positionering
● ISO 9001:2015 gecertificeerde productie met volledige kwaliteitscontrole en traceerbaarheid
Belangrijkste kenmerken en kernvoordelen
Mechanisch ontwerp met hoge stijfheid
Ons meerassige precisiebewegingsplatform is voorzien van een zeer sterke aluminiumlegering (6061-T6) of granieten basis voor uitzonderlijke structurele stijfheid en minimale thermische vervorming. Het modulaire ontwerp maakt een eenvoudige configuratie van 2-6-assige systemen mogelijk, terwijl de nauwkeurig bewerkte componenten binnen 5 boogseconden evenwijdigheid en loodrechtheid garanderen voor optimale bewegingsnauwkeurigheid.
Geavanceerd bewegingscontrolesysteem
Geïntegreerd met krachtige servomotoren, precisiekogelomloopspindels of lineaire motoren en absolute optische encoders (resolutie van 1 nm), leveren onze meerassige tafels vloeiende, nauwkeurige bewegingen met sub-micronnauwkeurigheid. De gepatenteerde motion control-software omvat padoptimalisatie, trillingsonderdrukking en realtime foutcompensatie-algoritmen.
Betrouwbaarheid van industriële kwaliteit
Elk meerassig precisiebewegingsplatform is gebouwd voor 24/7 gebruik in industriële omgevingen met IP65-beschermingsgraad, afgedichte lineaire geleidingen en hittebestendige componenten. Het robuuste ontwerp zorgt voor een MTBF (Mean Time Between Failures) van meer dan 20.000 uur, met minimale onderhoudsvereisten.
Technische specificaties
|
Bewegingsfasemodel |
Asconfiguratie |
Prestatiespecificaties |
|
DT-M200 (2-assige XY) |
X/Y lineair |
±0,5 µm nauwkeurigheid, ±0,1 µm herhaalbaarheid, 1000 mm/s snelheid, 10 m/s² versnelling |
|
DT-M300 (3-assige XYZ) |
X/Y/Z Lineair |
±0,8 µm nauwkeurigheid, ±0,2 µm herhaalbaarheid, 800 mm/s snelheid, 8 m/s² versnelling |
|
DT-M400 (4-assige XYZR) |
X/Y/Z Lineair + R Roterend |
±1,0 µm nauwkeurigheid, ±0,3 µm herhaalbaarheid, 600 mm/s snelheid, 6 m/s² versnelling |
|
DT-M600 (6-assen) |
X/Y/Z lineair + Rx/Ry/Rz rotatie |
±1,5 µm nauwkeurigheid, ±0,5 µm herhaalbaarheid, 400 mm/s snelheid, 4 m/s² versnelling |
|
DT-M-Aangepast (Aangepast) |
Aangepaste asconfiguratie |
Op maat gemaakte nauwkeurigheid/herhaalbaarheid, aangepaste snelheid/versnelling, gespecialiseerde montageopties |
Mechanische specificaties
● Basismateriaal: 6061-T6 aluminiumlegering / zwart graniet (00级)
● Geleidingssysteem: Precisie lineaire rolgeleiders / luchtlagers
● Aandrijfsysteem: Servomotoren met kogelomloopspindels / lineaire motoren
● Feedback: Absolute optische encoders (1 nm resolutie)
● Beschermingsgraad: IP65 standaard (IP67 optioneel)
Milieu- en operationele specificaties
● Bedrijfstemperatuur: 0-40°C (temperatuurcompensatie optioneel)
● Vochtigheid: 10-90% RH (niet-condenserend)
● Trillingsisolatie: Passieve/actieve opties voor trillingscontrole
● Voeding: 200-240 V AC, 50/60 Hz, 1-fase/3-fase
● Besturingsinterface: EtherCAT / Modbus / TCP/IP / Analoog
Toepassingen voor bewegingstafels met meerdere assen
Industriële automatisering
Industriële automatisering en robotica
● Precisie-pick-and-place-systemen voor de assemblage van elektronische componenten
● Geautomatiseerde test- en inspectiesystemen voor auto-onderdelen
● CNC-positioneringssystemen voor werktuigmachines met meerassige synchronisatie
● Robotarm-eindeffectorpositionering met 6-assige precisiecontrole
Productie van halfgeleiders
Halfgeleider en elektronica
● Waferhanterings- en positioneringssystemen voor de fabricage van halfgeleiders
● PCB-inspectie en -testen met nauwkeurige positionering op meerdere assen
● LED-chipverpakking en -verbinding met submicronnauwkeurigheid
● Uitlijnings- en splitsingssystemen voor optische vezels
Medisch en Wetenschappelijk
Medische apparatuur en wetenschappelijk onderzoek
● Productie en assemblage van medische hulpmiddelen met uiterst nauwkeurige positionering
● Biomedische beeldvormingssystemen met monsterpositionering over meerdere assen
● Laserchirurgieapparatuur met 6-assige bewegingsbesturing
● Wetenschappelijke onderzoeksapparatuur voor het testen en karakteriseren van materialen
