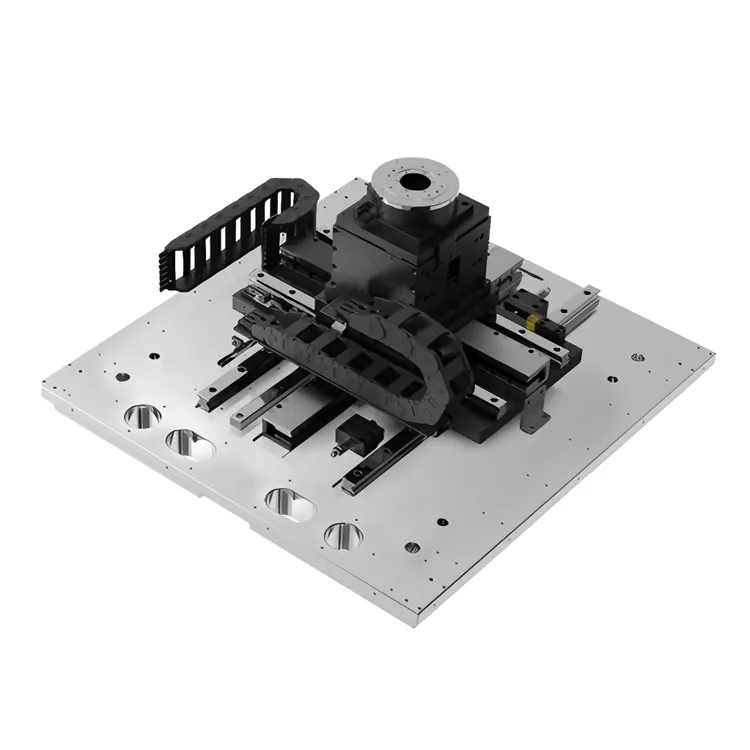

Wafertesten van 6 of 8 inch

De 6 of 8 inch Wafer-tests van Deaote zijn ontworpen om te voldoen aan de strenge eisen van testen op wafer-niveau - inclusief sub-micron positioneringsnauwkeurigheid, stabiele controle van de contactkracht en compatibiliteit met diverse wafertypen - dit sondestation integreert geavanceerde motion control-systemen, vacuüm chuck-technologie en anti-vibratieontwerp om betrouwbare, herhaalbare prestaties te leveren voor elektrische karakterisering, parametrische testen en betrouwbaarheidstesten van halfgeleiderwafels.

Het 6 of 8 inch Wafer-testsondestation is gebouwd op basis van Deaote's decennialange expertise op het gebied van de productie van precisievormen en bewegingscomponenten en beschikt over een stijve, thermisch stabiele granieten basis en een ultranauwkeurig XY-platform, waardoor uitlijning op micronniveau tussen sondekaarten en wafermatrijzen wordt gegarandeerd. Het is compatibel met een breed scala aan sondekaarten (verticaal, cantilever, MEMS) en testapparatuur (ATE-systemen, parametrische analysatoren), waardoor het geschikt is voor zowel R&D als grootschalige productietests van logica-chips, geheugenchips, vermogenshalfgeleiders en opto-elektronische apparaten.

Het modulaire ontwerp van het 6 of 8 inch Wafer-testsondestation maakt eenvoudige aanpassing mogelijk om aan specifieke testvereisten te voldoen, waaronder temperatuurgecontroleerde chuck-opties (-40 ℃ tot 150 ℃) voor testen op hoge/lage temperaturen, geautomatiseerde waferhantering voor productie met hoge doorvoer en naadloze integratie met data-acquisitiesystemen. Onze oplossing helpt fabrikanten van halfgeleiders en testlaboratoria de testnauwkeurigheid te verbeteren, het percentage foutieve fouten te verminderen en de algehele testefficiëntie te verbeteren.

Kernvoordelen

1. Sub-micron positioneringsnauwkeurigheid

Uitgerust met een hoge resolutie lineaire encoder met gesloten lusfeedback (resolutie van 0,05 μm) en een luchtgelagerde XY-tafel, bereikt het sondestation ± 0,5 μm herhaalde positioneringsnauwkeurigheid en ± 1 μm absolute positioneringsnauwkeurigheid voor waferuitlijning. Dit zorgt voor nauwkeurig contact tussen sondenaalden en waferpads (contactnauwkeurigheid ≤1 μm), waardoor door verkeerde uitlijning veroorzaakte testfouten worden geëlimineerd en betrouwbare elektrische karakteriseringsresultaten worden gegarandeerd.

2. Stabiele contactkrachtcontrole

Geïntegreerde piëzo-elektrische keramische aandrijving en krachtdetectiesysteem maken nauwkeurige controle van de contactkracht van de sonde mogelijk (0,1 g tot 50 g per naald), met een uniforme krachtverdeling over de sondekaart. Dit voorkomt schade aan de waferpads (krassen, delaminatie) en zorgt voor een consistente elektrische contactweerstand, essentieel voor wafertesttoepassingen met laag vermogen en hoogfrequente wafers.

3. Thermisch stabiel en anti-vibratieontwerp

Het sondestation is gebouwd met een basis van natuurlijk graniet (ultralage thermische uitzettingscoëfficiënt ≤0,5×10⁻⁶/℃) en een actief antivibratiesysteem. Het minimaliseert positionele drift veroorzaakt door temperatuurschommelingen en externe trillingen. De temperatuurgestabiliseerde spankop (temperatuurstabiliteit ±0,1℃) zorgt verder voor consistente testomstandigheden, essentieel voor uiterst nauwkeurige parametrische tests van halfgeleiders.

4. 6/8 inch wafer-compatibiliteit en flexibiliteit

Het 6 of 8 inch Wafer-testsondestation ondersteunt naadloos schakelen tussen 6-inch en 8-inch waferformaten met verstelbare vacuümklauwplaat en wafer-uitlijningsgeleiders, geen noodzaak voor aangepaste armatuurvervanging. Het is compatibel met verschillende wafertypen (silicium, GaAs, SiC, GaN) en diktes (100 μm tot 775 μm), en past zich aan aan diverse halfgeleidertestbehoeften (logica, geheugen, voedingsapparaten, opto-elektronica).

5. Hoge doorvoer en eenvoudige bediening

Geoptimaliseerde motion control-algoritmen maken een snelle beweging van het wafelplatform mogelijk (max. snelheid 100 mm/s) en snelle positionering van matrijs tot matrijs (bezinkingstijd ≤50 ms), ter ondersteuning van testen met hoge doorvoer (tot 2000 matrijzen per uur). De intuïtieve touchscreen-HMI en compatibele software (GPIB, USB, Ethernet-interfaces) maken eenvoudige integratie met ATE-systemen en geautomatiseerde testworkflows mogelijk, waardoor de trainingstijd van operators en menselijke fouten worden verminderd.

6. Weinig onderhoud en lange levensduur

Luchtgelagerde trap en contactloze aandrijfmechanismen elimineren mechanische slijtage, verminderen de onderhoudsfrequentie en verlengen de levensduur (MTBF ≥30.000 uur). Het gesloten ontwerp met HEPA-filtratiesysteem voorkomt stofverontreiniging van wafers en sondekaarten, terwijl de IP54-beschermingsgraad een betrouwbare werking in cleanroomomgevingen garandeert (Klasse 1000/100).

Technische specificaties

Toepassingsscenario's

Ons sondestation is exclusief ontworpen voor het testen van 6/8 inch wafers en wordt veel gebruikt in de volgende halfgeleidertesttoepassingen:

● Parametrisch testen: DC/AC-karakterisering van logische chips, geheugenchips (DRAM, NAND) en vermogenshalfgeleiders (MOSFET, IGBT)

● Betrouwbaarheidstesten: hoge/lage temperatuurwisselingen, inbrandtesten en levensduurtesten van halfgeleiderapparaten

● Testen van opto-elektronische apparaten: testen op laserdiode (LD), fotodiode (PD) en LED-waferniveau

● Testen van samengestelde halfgeleiders: testen van GaAs-, SiC- en GaN-wafels voor RF- en voedingsapparaten

● R&D en productie in kleine batches: Prototyping en validatietesten van nieuwe halfgeleiderontwerpen

Over Deaote

Suzhou Deaote Precision Mold Co., Ltd. is een toonaangevende hightech onderneming die gespecialiseerd is in R&D, productie en verkoop van precisiematrijzen, uiterst nauwkeurige bewegingscomponenten en op maat gemaakte halfgeleidertestapparatuur. Met meer dan 15 jaar expertise op het gebied van precisieproductie bedienen we wereldwijde klanten in de sectoren halfgeleiders, elektronica en industriële automatisering.

Ons 6 of 8 inch Wafer-testsondestation maakt gebruik van onze kernprecisiegiettechnologie en bewegingsbesturingsexpertise om de unieke uitdagingen van het testen van halfgeleiderwafels aan te pakken. Wij bieden end-to-end oplossingen, van op maat gemaakt ontwerp van het sondestation tot installatie op locatie, kalibratie en after-salesondersteuning, zodat onze producten voldoen aan de hoogste normen op het gebied van precisie, betrouwbaarheid en efficiëntie.

Toegewijd aan "Precisie stimuleert vooruitgang, innovatie creëert waarde", houdt Suzhou Deaote zich aan strikte kwaliteitsmanagementsystemen (ISO 9001:2015 gecertificeerd) en voortdurende R&D-investeringen, waardoor testoplossingen worden geleverd die onze klanten helpen concurrerend te blijven in de snel evoluerende halfgeleiderindustrie.
