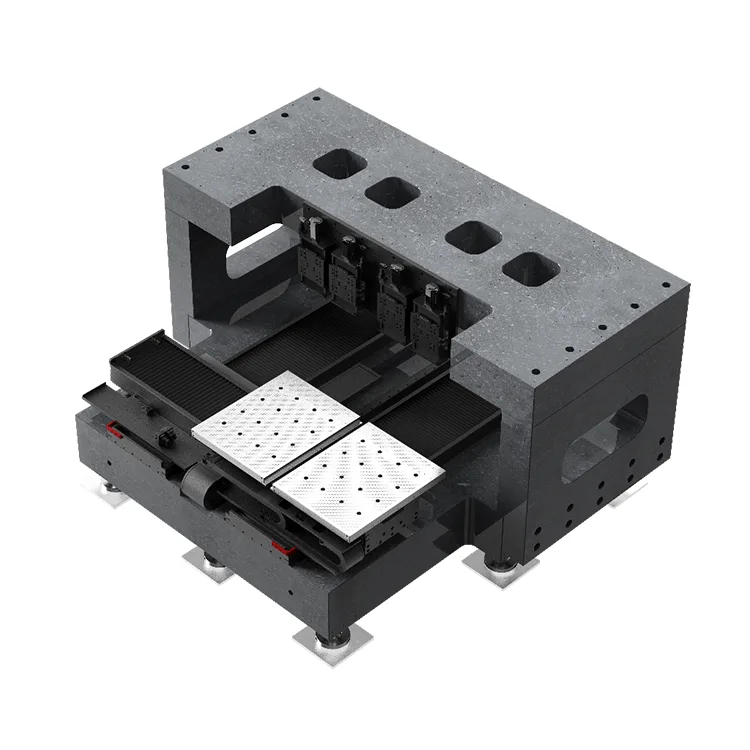

PCB-ponsen

Het platform is speciaal ontworpen voor de unieke eisen van het CO₂-laser-PCB-ponsen en combineert positioneringsmogelijkheden op micronniveau met hoge bewegingsstabiliteit, waardoor nauwkeurige controle van de positionering van de laserstraal en de boordiepte mogelijk is. Het is compatibel met verschillende PCB-types (stijve, flexibele, rigid-flex PCB's) en diktes, en ondersteunt hoogvolume, uiterst nauwkeurig boren voor consumentenelektronica, auto-elektronica, industriële besturing en PCB-productie in de ruimtevaart. Onze oplossing helpt PCB-fabrikanten het boorrendement te verbeteren, de cyclustijd te verkorten en te voldoen aan de miniaturisatie-eisen van moderne elektronische componenten.

Het platform is gebouwd met de decennialange expertise van Suzhou Deaote op het gebied van precisievormen en bewegingscomponenten en beschikt over een trillingsarme, thermisch stabiele structuur die boorafwijkingen als gevolg van mechanische trillingen of temperatuurschommelingen minimaliseert. Het modulaire ontwerp maakt eenvoudige integratie met bestaande CO₂-laserboorapparatuur mogelijk, waardoor een kosteneffectief upgradetraject wordt geboden voor productielijnen voor het ponsen van PCB's die op zoek zijn naar verbeterde precisie en productiviteit.

Kernvoordelen

1. Boorprecisie op micronniveau

Uitgerust met gesloten-lusfeedback met hoge resolutie lineaire encoder (resolutie van 0,1 μm) en directe aandrijving van de XY-as lineaire motor, bereikt het platform een ​​herhaalde positioneringsnauwkeurigheid van ± 1 μm en een absolute positioneringsnauwkeurigheid van ± 2 μm. Dit zorgt voor een consistente plaatsing van de gaten (afwijking van de gatpositie ≤ ± 3 μm) en nauwkeurige controle van de gatdiameter (minimale boorbare gatdiameter: 50 μm), waardoor bramen, ongelijke gatwanden en positie-offset worden geëlimineerd - cruciaal voor PCB-ponsen met hoge dichtheid.

2. Snelle en efficiënte verwerking

Geoptimaliseerde motion control-algoritmen en een uiterst stijf geleiderailsysteem maken een maximale bewegingssnelheid van 2 m/s en een versnelling van 1,2 G mogelijk, waardoor hoogfrequente boorcycli worden ondersteund (tot 100 gaten/seconde voor micro-via's). De snelle respons en korte bezinkingstijd van het platform verminderen de niet-productieve bewegingstijd, waardoor de doorvoersnelheid van PCB-boringen aanzienlijk wordt verhoogd, terwijl de consistente gatkwaliteit behouden blijft bij productieruns met grote volumes.

3. Thermisch stabiele en trillingsarme structuur

Het platform is gebouwd met een granieten basis (ultra-lage thermische uitzettingscoëfficiënt) en een anti-trillingsdempend ontwerp en minimaliseert positionele drift veroorzaakt door temperatuurveranderingen (≤0,5 μm/℃) en mechanische trillingen. Deze stabiliteit zorgt voor een uniforme gatdiepte en -diameter over het gehele PCB-paneel, zelfs tijdens langdurig continu gebruik - essentieel voor het handhaven van een consistente kwaliteit bij de massaproductie van PCB-ponsen.

4. Compatibiliteit en aanpassing van het PCB-type

Het platform ondersteunt boren voor alle gangbare PCB-types, inclusief stijve FR-4, flexibele PI, rigid-flex en metal-core PCB's, met een aanpasbaar werkgebied (300×300 mm tot 1200×800 mm) voor verschillende PCB-paneelformaten. Suzhou Deoute biedt op maat gemaakte oplossingen voor specifieke boorvereisten, waaronder verstelbare Z-asverplaatsing voor dieptecontrole in blinde gaten, op maat gemaakte vacuümspansystemen en naadloze integratie met laserbesturingssoftware.

5. Weinig onderhoud en lange levensduur

Contactloze lineaire motoraandrijving elimineert mechanische slijtage en speling, waardoor de onderhoudsfrequentie wordt verminderd en de levensduur wordt verlengd (MTBF ≥20.000 uur). De IP65-gecertificeerde bescherming beschermt tegen vervuiling door stof en koelvloeistof in productieomgevingen voor het ponsen van PCB's, terwijl geïntegreerde temperatuurbewaking en automatische compensatie zorgen voor operationele betrouwbaarheid op de lange termijn met minimale downtime.

Technische specificaties

Toepassingsscenario's

Ons platform is exclusief ontworpen voor CO₂-laserboren bij de productie van PCB-ponsen en wordt veel gebruikt in de volgende uiterst nauwkeurige boortoepassingen:

● Starre PCB's: boren met doorlopende en blinde gaten voor consumentenelektronica (smartphones, laptops), PCB's voor auto's en industriële besturingskaarten

● Flexibele en Rigid-Flex PCB's: micro-via-boringen voor draagbare apparaten, medische elektronica en flexibele circuits voor de ruimtevaart

● High-Density Interconnect (HDI) PCB's: Ultrafijne micro-via-boringen (diameter 50-200 μm) voor hoogwaardige elektronische apparaten

● Metal-Core PCB's: Thermisch via boren voor LED-verlichting, vermogenselektronica en voedingsmodules voor auto's

Over Deaote

Suzhou Deaote Precision Mold Co., Ltd. is een toonaangevende hightech onderneming die gespecialiseerd is in R&D, productie en verkoop van precisiematrijzen, uiterst nauwkeurige bewegingscomponenten en op maat gemaakte bewegingsplatforms. Met meer dan 15 jaar expertise op het gebied van precisieproductie bedienen we wereldwijde klanten in de sectoren elektronica, halfgeleiders en industriële automatisering.

Ons bewegingsplatform voor CO₂-laserboren maakt gebruik van onze kernprecisiegiettechnologie en expertise op het gebied van bewegingscontrole om de unieke uitdagingen van de productie van PCB-ponsen aan te pakken. We bieden end-to-end oplossingen, van platformontwerp op maat tot integratie op locatie en after-salesondersteuning, waardoor we ervoor zorgen dat onze producten voldoen aan de hoogste normen op het gebied van precisie, betrouwbaarheid en efficiëntie.

Toegewijd aan "Precisie stimuleert vooruitgang, innovatie creëert waarde", houdt Suzhou Deaote zich aan strikte kwaliteitsmanagementsystemen (ISO 9001:2015 gecertificeerd) en voortdurende R&D-investeringen, waardoor bewegingsoplossingen worden geleverd die onze klanten helpen concurrerend te blijven in de snel evoluerende elektronica-industrie.
