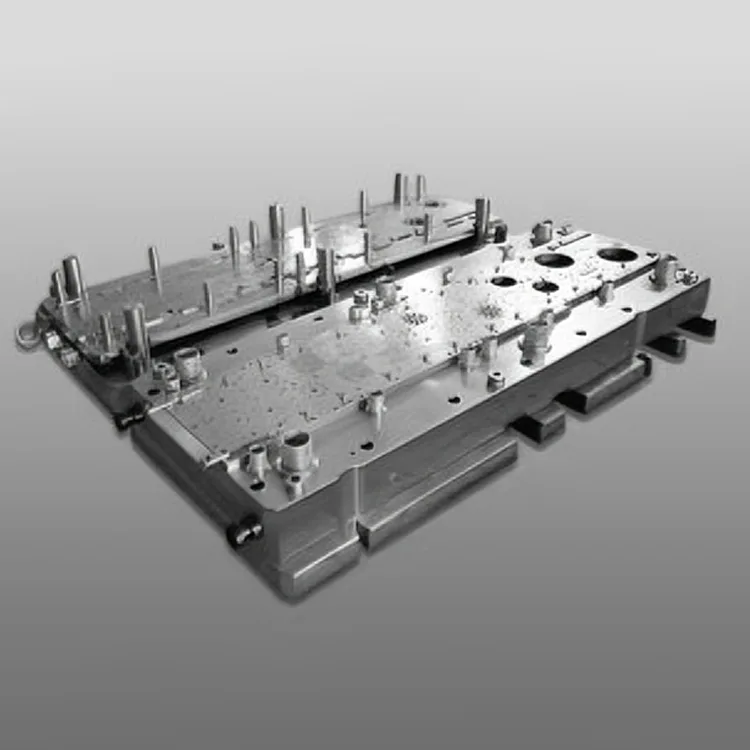

Progressieve matrijs met dubbele rij voor wasmachinemotor

Deze matrijs met twee rijen is ontworpen ter vervanging van traditionele progressieve matrijzen met één rij in productielijnen voor huishoudelijke apparaten met een hoog volume en integreert 12 tot 20 stempelstations in een compacte, stijve structuur, waardoor gelijktijdige productie van dubbelrijige progressieve matrijzen voor wasmachinemotoren mogelijk is - waardoor de productie-efficiëntie wordt verdubbeld met behoud van de maattolerantie van huishoudelijke apparaten (± 0,005 mm), die cruciaal is voor een geluidsarme werking van de motor en energie-efficiëntie.

Onze dubbelrijige progressieve matrijs voor wasmachinemotor is gebaseerd op Deaote's meer dan 15 jaar expertise op het gebied van precisiematrijzenproductie voor de industrie van huishoudelijke apparaten en beschikt over een slijtvaste SKD11/DC53 stalen kern met TiN-coating (hardheid ≥62 HRC), waardoor een levensduur van meer dan 800.000 stempelslagen (2,3x langer dan standaardmatrijzen) en consistente precisie over de gehele productiecyclus wordt gegarandeerd. Het modulaire ontwerp met snel verwisselbare stempelinzetstukken vereenvoudigt het onderhoud en vermindert de uitvaltijd, waardoor het ideaal is voor 24/7 massaproductielijnen van bovenlader, voorlader en draagbare wasmachinemotoren (0,5-2,0 pk).

De progressieve matrijs met dubbele rij is vervaardigd onder ISO 9001:2015 en IATF 16949 kwaliteitsnormen en is volledig compatibel met snelle geautomatiseerde stempellijnen (60-120 slagen per minuut) en beschikt over geïntegreerde in-die vision inspectiesystemen voor realtime kwaliteitscontrole (defectdetectiepercentage ≥99,9%). Het is compatibel met alle grote wasmachinemerken (LG, Samsung, Haier, Whirlpool) en kan naadloos worden geïntegreerd in wereldwijde productiesystemen voor huishoudelijke apparaten, waardoor de productiekosten per eenheid met 30% worden verlaagd in vergelijking met matrijsoplossingen met één rij.

Productserie

DT-PD-WM1-serie (wasmachinemotor met voorlader)

± 0,005 mm nauwkeurigheid, levensduur van 800.000 slagen, motorkerncomponenten van 1,0-2,0 pk. Ideaal voor hoogefficiënte BLDC-motormassaproductie voor wasmachines met voorlader.

DT-PD-WM2-serie (wasmachinemotor met bovenlader)

Nauwkeurigheid ± 0,007 mm, levensduur van 700.000 slagen, motorkerncomponenten van 0,5-1,5 pk. Geschikt voor de productie van inductiemotoren voor bovenlader- en halfautomatische wasmachines.

DT-PD-WM-Custom-serie (OEM aangepast)

Maatnauwkeurigheid op maat (±0,003-0,008 mm), aangepaste stempelstations (8-24), compatibel met siliciumstaal (35W250/50W400). Ontworpen voor merkspecifieke OEM-productie van wasmachinemotoren.

Kernvoordelen

1. Ontwerp met dubbele rij voor 100% productie-efficiëntiewinst

Geïntegreerde twee parallelle stempelrijen maken gelijktijdige productie van twee identieke of gemengde motorkerncomponenten per slag mogelijk, waardoor de output wordt verdubbeld vergeleken met progressieve matrijzen met één rij. De geoptimaliseerde nestindeling van materiaalstrips vermindert ook het afval van siliciumstaal met 15% (van 20% naar 5%), waardoor de grondstofkosten – de grootste kostencomponent bij de productie van wasmachinemotoren – aanzienlijk worden verlaagd.

2. Precisie op apparaatniveau voor geluidsarme en energiebesparende prestaties

5-assige CNC-bewerking met ±0,001 mm positioneringsnauwkeurigheid en in-die lasermeetsystemen zorgen voor een dimensionele tolerantie van de componenten van ±0,005 mm – cruciaal voor de uniformiteit van de luchtspleet van de stator/rotor (≤0,01 mm) en motorgeluidsreductie (≤55dB) en energie-efficiëntie (conformiteit met IEC 60034). Consistente precisie elimineert slijpprocessen na het stempelen, waardoor het productierendement wordt verhoogd tot 99,5%.

3. Ultralange levensduur met materialen met hoge hardheid

Kernmatrijscomponenten gemaakt van SKD11 (koudwerkstaal) en DC53 (hogesterktestaal) met TiN-coating (hardheid ≥62 HRC) leveren meer dan 800.000 stempelslagen – 2,3x langer dan standaardmatrijzen (350.000 slagen). Afgedichte vetreservoirs en zelfsmerende geleidebussen verlengen de onderhoudsintervallen tot 200.000 slagen (tegenover 50.000 voor conventionele stempels).

4. Hoge snelheid en volledig geautomatiseerde compatibiliteit

Geoptimaliseerde matrijsstructuur met versterkte spanningsverdeling ondersteunt stempelen op hoge snelheid (60-120 slagen per minuut) en volledige integratie met geautomatiseerde materiaaltoevoer-, stapel- en verpakkingssystemen. Het in-die vision-inspectiesysteem detecteert bramen (≤0,01 mm), maatafwijkingen en oppervlaktedefecten in realtime, waardoor handmatige kwaliteitscontrole wordt geëlimineerd en het uitvalpercentage wordt verlaagd tot 0,1%.

5. Optimalisatie van siliciumstaal voor motorenergie-efficiëntie

Het speciale ontwerp van de ponsrand minimaliseert de materiaalspanning van siliciumstaal (35W250/50W400) en randbramen, waardoor de magnetische eigenschappen van het staal behouden blijven en de energie-efficiëntie van de motor met 5-7% wordt verbeterd. Compatibel met zowel korrelgeoriënteerd (GO) als niet-korrelgeoriënteerd (NGO) siliciumstaal, dat voldoet aan de wereldwijde energie-efficiëntienormen voor huishoudelijke apparaten (EU Ecodesign, US ENERGY STAR).

6. Modulaire aanpassing voor uiteenlopende wasmachinevereisten

Volledige aanpassing van stempelstations (8-24), materiaalcompatibiliteit (0,25-0,5 mm siliciumstaal), oppervlakteafwerking (Ra ≤0,6 μm) en maattolerantie (± 0,003-0,008 mm). Optionele functies zijn onder meer inkepingen in de matrijs, stapellaminering en lasermarkering voor de traceerbaarheid van componenten, waarmee wordt voldaan aan de wereldwijde OEM-vereisten voor wasmachines.

Technische specificaties

±0,005 mm Maatnauwkeurigheid800.000+ slagen Levensduur2x productie-efficiëntieVolledig geautomatiseerd stempelen CompatibelAangepast voor alle soorten wasmachines

Toepassingsscenario's

Deaote's progressieve motor voor wasmachines met dubbele rij is ontworpen voor wereldwijde fabrikanten van huishoudelijke apparaten in diverse sectoren:

● Voorladerwasmachines: massaproductie van BLDC-motorkerncomponenten van 1,0-2,0 pk voor hoogwaardige, energiezuinige voorladerwasmachines

● Wasmachines met bovenlader: productie van kerncomponenten van inductiemotoren van 0,5-1,5 pk voor standaard wasmachines met bovenlader en semi-automatische wasmachines

● Draagbare/kleine wasmachines: aangepaste stempeling van minimotorkerncomponenten voor draagbare wasmachines, camperwasmachines en onderbouwwasmachines

● OEM-motorproductie: op maat gemaakte matrijsoplossingen voor wereldwijde OEM's van wasmachines (LG, Samsung, Haier, Whirlpool, Electrolux) voor merkspecifieke motorproductie
