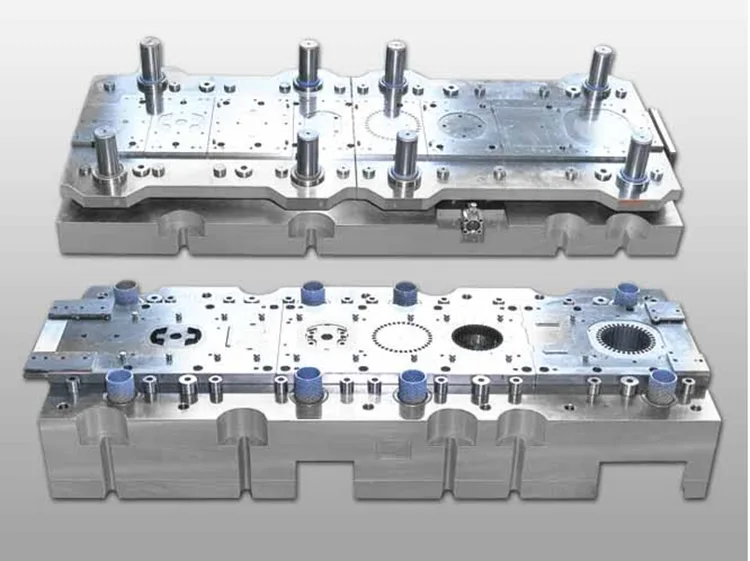

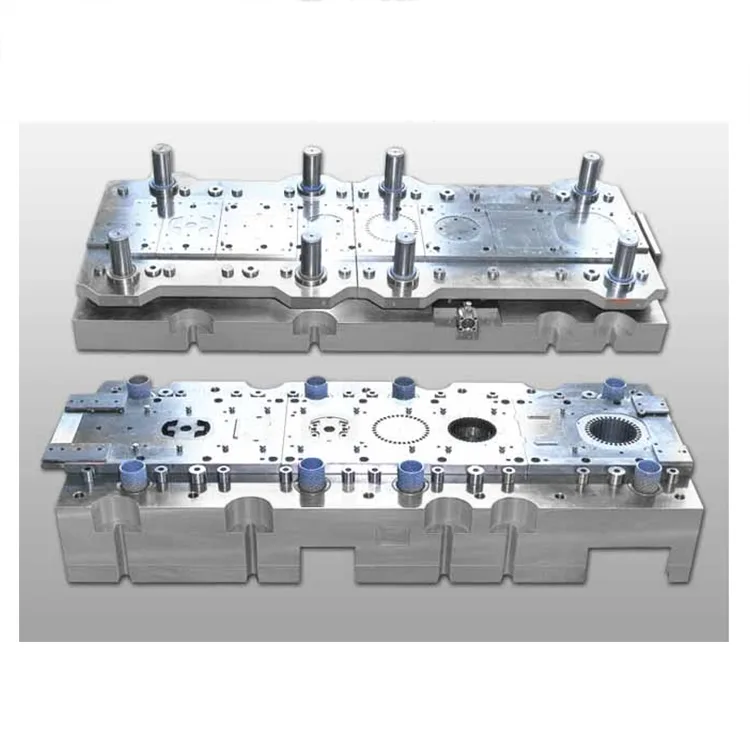

Progressieve matrijs met één rij voor generatorkern

Progressieve matrijs met één rij voor generatorkern is ontworpen om te voldoen aan de strikte precisie- en duurzaamheidseisen van de productie van apparatuur voor energieopwekking. Deze matrijs met één rij integreert 18-32 stempelstations in een versterkte stijve structuur en levert een consistente componentkwaliteit met een maattolerantie van ± 0,003 mm - cruciaal voor de stabiliteit van het generatorvermogen (≤1% spanningsfluctuatie) en de efficiëntie van de energieconversie (≥95%).

Onze Single-Row Progressive Die for Generator Core is gebouwd op de meer dan 15 jaar expertise van Deaote op het gebied van precisiematrijzenproductie voor de energieopwekkingsindustrie en beschikt over een slijtvaste ASP23/SKD11 stalen kern met TiCN-coating (hardheid ≥65 HRC), waardoor een levensduur van meer dan 950.000 stempelslagen (2,7x langer dan standaardmatrijzen) en nulprecisiedrift over de gehele productiecyclus wordt gegarandeerd. Het geoptimaliseerde ontwerp van de spanningsverdeling en de antitrillingsstructuur maken het ideaal voor 24/7 massaproductielijnen van kleine (1-10 kW) tot middelgrote (10-100 kW) generatoren, evenals voor de productie op maat van grote industriële generatoren (100 kW-5 MW).

De progressieve matrijs met één rij, vervaardigd volgens de kwaliteitsnormen ISO 9001:2015 en IATF 16949, is volledig compatibel met snelle geautomatiseerde stempellijnen (50-100 slagen per minuut) en beschikt over geïntegreerde laserinspectiesystemen in de matrijs voor realtime kwaliteitscontrole (defectdetectiepercentage ≥99,95%). Het is compatibel met alle grote generatormerken (Cummins, Perkins, Caterpillar, Siemens) en kan naadloos worden geïntegreerd in wereldwijde productiesystemen voor energieopwekkingsapparatuur, waardoor het productieschrootpercentage wordt verlaagd tot 0,05% in vergelijking met conventionele matrijzen met één rij.

Productserie

DT-PD-GC1-serie (kleine generatorkern)

Nauwkeurigheid ± 0,003 mm, levensduur van 950.000 slagen, stator-/rotorkerncomponenten van 1-10 kW. Ideaal voor massaproductie van draagbare, huishoudelijke en kleine industriële generatoren.

DT-PD-GC2-serie (middelgrote generatorkern)

±0,004 mm nauwkeurigheid, levensduur van 880.000 slagen, 10-100 kW stator/rotorkerncomponenten. Geschikt voor commerciële, bouw- en back-upstroomgeneratorproductie.

DT-PD-GC-Custom-serie (grote/OEM-generatorkern)

Maatnauwkeurigheid op maat (±0,002-0,005 mm), aangepaste stempelstations (16-36), compatibel met siliciumstaal (27Q120/35W300). Ontworpen voor OEM-productie van industriële/hernieuwbare energiegeneratoren.

Kernvoordelen

1. Ultrahoge stabiliteit voor consistente generatorprestaties

Versterkte matrijsframe met symmetrische spanningsverdeling en precisiegeleidingspijlers (slingering ≤0,001 mm) zorgen voor een nulafwijking in de stempel, zelfs bij 24/7 continu gebruik. Het ontwerp met één rij optimaliseert de stabiliteit van de materiaaltoevoer, waardoor de vervormingssnelheid van de kerncomponenten wordt verminderd tot 0,02% – cruciaal voor de stabiliteit van de generatorspanning (≤1% fluctuatie) en een betrouwbare werking op lange termijn bij toepassingen voor energieopwekking.

2. Precisie van generatorkwaliteit voor maximale energieomzettingsefficiëntie

5-assige CNC-bewerking met ±0,0005 mm positioneringsnauwkeurigheid en in-die lasermeetsystemen zorgen voor een dimensionele tolerantie van de componenten van ±0,003 mm – cruciaal voor de uniformiteit van de stator/rotor luchtspleet (≤0,007 mm) en de energieconversie-efficiëntie van de generator (≥95%). Consistente precisie elimineert bewerkingsprocessen na het stempelen, waardoor het productierendement wordt verhoogd tot 99,8%.

3. Verlengde levensduur met hoogwaardige materialen met hoge hardheid

Kernmatrijscomponenten gemaakt van ASP23 (poedermetallurgisch staal) en SKD11 (koolstofstaal) met TiCN-coating (hardheid ≥65 HRC) leveren meer dan 950.000 stempelslagen – 2,7x langer dan standaard matrijzen (350.000 slagen). Afgedichte vetcirculatiesystemen en slijtvaste geleidebussen verlengen de onderhoudsintervallen tot 250.000 slagen (tegenover 70.000 voor conventionele stempels).

4. Hoge snelheid en volledig geautomatiseerde compatibiliteit

Geoptimaliseerde matrijsstructuur met trillingsvrij ontwerp ondersteunt stempelen op hoge snelheid (50-100 slagen per minuut) en volledige integratie met geautomatiseerde materiaaltoevoer-, stapel- en verpakkingssystemen. Het in-die vision-inspectiesysteem detecteert bramen (≤0,007 mm), maatafwijkingen en oppervlaktedefecten in realtime, waardoor handmatige kwaliteitscontrole wordt geëlimineerd en het uitvalpercentage wordt verlaagd tot 0,05%.

5. Optimalisatie van siliciumstaal voor energie-efficiëntie van generatoren

Het speciale ponsrandontwerp met microradius (R0,01 mm) minimaliseert de materiaalspanning en randbramen van siliciumstaal (27Q120/35W300), waardoor de magnetische eigenschappen van het staal behouden blijven en de energieomzettingsefficiëntie van de generator met 3-5% wordt verbeterd. Compatibel met zowel korrelgeoriënteerd (GO) als niet-korrelgeoriënteerd (NGO) siliciumstaal, dat voldoet aan de wereldwijde efficiëntienormen voor energieopwekking (IE4/IE5).

6. Maatwerk voor uiteenlopende generatorvereisten

Volledige aanpassing van stempelstations (16-36), materiaalcompatibiliteit (0,30-0,60 mm siliciumstaal), oppervlakteafwerking (Ra ≤0,4 μm) en maattolerantie (± 0,002-0,005 mm). Optionele functies zijn onder meer stapellaminering in de matrijs, compatibiliteit met isolatiecoatings en lasermarkering voor de traceerbaarheid van componenten, waarmee wordt voldaan aan de wereldwijde OEM-vereisten van generatoren.

Technische specificaties

±0,003 mm maatnauwkeurigheidLevensduur van meer dan 950.000 slagenUltrahoge stempelstabiliteitVolledig geautomatiseerd stempelcompatibelAangepast voor alle generatortypen

Toepassingsscenario's

Deaote's Single-Row Progressive Die for Generator Core is ontworpen voor wereldwijde fabrikanten van stroomopwekkingsapparatuur in diverse sectoren:

● Kleine generatoren: massaproductie van stator-/rotorkerncomponenten van 1-10 kW voor draagbare, huishoudelijke en kleine industriële back-upstroomgeneratoren

● Middelgrote generatoren: productie van stator-/rotorkerncomponenten van 10-100 kW voor commerciële, bouw- en noodstroomgeneratoren

● Hernieuwbare energiegeneratoren: aangepaste stempeling van kerncomponenten voor windturbinegeneratoren (100 kW-5 MW) en hybride zonnegeneratoren

● OEM-generatorproductie: op maat gemaakte matrijsoplossingen voor wereldwijde OEM's van generatoren (Cummins, Perkins, Caterpillar, Siemens) voor merkspecifieke kernproductie
